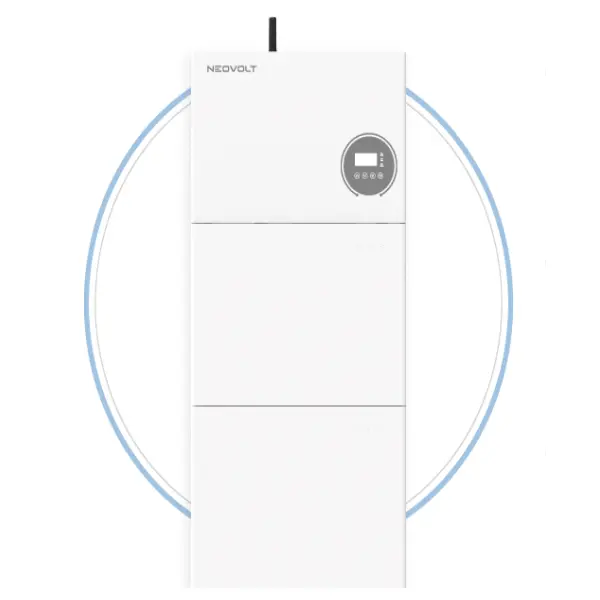

A اینورتر هیبریدی تک فاز 10 کیلوواتبرای هماهنگ کردن پانل های خورشیدی، ذخیره باتری، بارهای خانگی یا تجاری، و شبکه برق در یک سیستم مدیریت انرژی طراحی شده است. برای کاربرانی که با تقاضای برق بالا، تامین ناپایدار شبکه، افزایش هزینه های انرژی، یا فضای محدود پشت بام سروکار دارند، اینورتر مناسب می تواند به بهبود مصرف انرژی خورشیدی کمک کند و مسیری ساختاریافته به سمت باتری پشتیبان ارائه دهد. این راهنما توضیح می دهد که چگونه یک اینورتر هیبریدی تک فاز 10 کیلووات کار می کند، اجزای اصلی آن چه کار می کنند، چه مشخصاتی مهم هستند، و چگونه می توان یک سیستم قابل اعتماد را بر اساس نیازهای انرژی در دنیای واقعی برنامه ریزی کرد.
فهرست مطالب
- 1. آشنایی با اینورتر هیبریدی تک فاز 10 کیلووات
- 2. چگونه منابع مختلف انرژی را مدیریت می کند؟
- 3. چرا ظرفیت 10 کیلو وات مهم است؟
- 4. کدام مشخصات فنی بیشتر اهمیت دارد؟
- 5. ذخیره سازی باتری چگونه باید برنامه ریزی شود؟
- 6. چگونه باید سیستم PV خورشیدی مطابقت داده شود؟
- 7. در هنگام قطع برق چه اتفاقی می افتد؟
- 8. از چه مشکلاتی در نصب باید اجتناب کرد؟
- 9. چگونه می توان یک سیستم انرژی عملی ساخت؟
- 10. سوالات متداول
1. آشنایی با اینورتر هیبریدی تک فاز 10 کیلووات
یک اینورتر هیبریدی عملکردهای یک اینورتر خورشیدی و یک اینورتر باتری را در یک دستگاه هماهنگ ترکیب می کند. به جای اینکه تولید و ذخیره انرژی خورشیدی را به‌عنوان سیستم‌های کاملاً مجزا تلقی کند، می‌تواند جریان برق بین پانل‌های فتوولتائیک، باتری‌ها، بارهای الکتریکی و شبکه برق را مدیریت کند. این پیکربندی به‌ویژه برای خواصی مفید است که می‌خواهند خود مصرف خورشیدی را افزایش دهند و در عین حال دسترسی به برق شبکه و باتری پشتیبان را حفظ کنند.
رتبه بندی "10 کیلووات" به ظرفیت اسمی برق AC اینورتر اشاره دارد. نام "تک فاز" نوع منبع برقی را که برای کار با آن طراحی شده است مشخص می کند. ولتاژ واقعی، فرکانس، حداکثر جریان، محدوده ورودی PV، محدوده ولتاژ باتری و نیازهای شبکه به مدل و بازار خاص بستگی دارد.
یک اینورتر هیبریدی همچنین ممکن است چندین استراتژی عملیاتی، از جمله خود مصرفی، پشتیبان گیری باتری، مدیریت انرژی زمان استفاده و شارژ شبکه کنترل شده را پشتیبانی کند. با این حال، عملکردها بر اساس مدل متفاوت است، بنابراین نصاب ها باید قبل از طراحی سیستم، اسناد فنی سازنده را بررسی کنند.
2. چگونه منابع مختلف انرژی را مدیریت می کند؟
مزیت اصلی معماری هیبریدی مدیریت هماهنگ انرژی است. برق خورشیدی به عنوان برق DC تولید می شود، در حالی که اکثر لوازم خانگی و تجاری از برق AC استفاده می کنند. باتری ها انرژی DC را ذخیره می کنند و شبکه برق برق AC را تامین می کند. اینورتر به عنوان نقطه کنترل و تبدیل بین این منابع عمل می کند.
در یک استراتژی معمولی خود مصرفی، انرژی خورشیدی ابتدا بارهای فعال را تامین می کند. انرژی مازاد ممکن است باتری را شارژ کند و در صورت مجاز بودن، برق اضافی به طور بالقوه به شبکه صادر می شود. هنگامی که تولید خورشیدی کاهش می یابد، باتری ممکن است قبل از استفاده از برق شبکه، بارها را تحمل کند، بسته به حالت عملکرد انتخاب شده.
این رویکرد هماهنگ می تواند به حل یک مشکل رایج کمک کند: تولید خورشیدی اغلب در ساعات روز به اوج خود می رسد، در حالی که تقاضای برق مسکونی ممکن است در عصر افزایش یابد. ذخیره سازی باتری این امکان را فراهم می کند که بخشی از تولید خورشیدی در طول روز به سمت مصرف بعدی سوق داده شود.
3. چرا ظرفیت 10 کیلو وات مهم است؟
یک اینورتر کلاس 10 کیلووات می تواند برای مکان هایی مناسب باشد که تقاضای برق به طور قابل توجهی بیشتر از یک تاسیسات مسکونی کوچک است. ممکن است در خانه‌های بزرگتر، کارگاه‌ها، ساختمان‌های تجاری کوچک، مزارع، ادارات، یا سایر تأسیسات با بارهای تک فاز قابل‌توجه استفاده شود.
نکته مهم فقط عدد "10 کیلووات" نیست. اینورتر باید با مشخصات بار واقعی سایت مطابقت داشته باشد. یک ملک ممکن است پیک کوتاه مدت بالایی داشته باشد که توسط موتورها، پمپ ها، کمپرسورها، تهویه مطبوع یا سایر تجهیزات ایجاد می شود و در عین حال بار متوسط بسیار کمتری را حفظ می کند.
| فاکتور سیستم | چرا اهمیت دارد | چه چیزی را بررسی کنید |
|---|---|---|
| برق متناوب متناوب | تعیین می کند چه مقدار بار می تواند به طور مداوم تامین شود. | توان خروجی نامی و شرایط عملیاتی |
| اوج قدرت | موتورها و کمپرسورها ممکن است به قدرت راه اندازی اضافی نیاز داشته باشند. | ظرفیت موج و مدت زمان. |
| خروجی باتری | اگر باتری نتواند جریان کافی را تامین کند، یک اینورتر بزرگ نمی‌تواند انرژی کامل را تامین کند. | ولتاژ باتری، حداکثر جریان دشارژ و محدودیت BMS. |
| ظرفیت PV | تعیین می کند که چه مقدار تولید خورشیدی را می توان متصل کرد. | حداکثر توان PV، ولتاژ، جریان و محدوده MPPT. |
| اتصال به شبکه | شرکت‌های برق محلی ممکن است محدودیت‌های صادراتی یا فعلی را اعمال کنند. | ولتاژ شبکه، فرکانس، فاز و مقررات محلی. |
4. کدام مشخصات فنی بیشتر اهمیت دارد؟
برچسب‌های محصولات می‌توانند اینورترهای هیبریدی را شبیه به هم نشان دهند، اما مشخصات دقیق می‌تواند به‌طور قابل توجهی متفاوت باشد. یک مقایسه دقیق باید بر روی سازگاری الکتریکی متمرکز شود تا خروجی نامی به تنهایی.
مشخصات خروجی AC
یک اینورتر تک فاز 10 کیلووات معمولاً در محدوده 220 تا 240 ولت در بازارها با استفاده از پیکربندی منبع، با 50 هرتز یا 60 هرتز بسته به شبکه برق کار می کند. برخی از محصولات 10 کیلوواتی یک جریان خروجی AC را در حدود 43-46A در 220-240V ذکر می کنند، اما مقدار دقیق بر اساس ولتاژ نامی و طراحی متفاوت است.
ورودی PV و MPPT
حداکثر ولتاژ ورودی PV، محدوده ولتاژ کاری، حداکثر جریان PV، جریان اتصال کوتاه و تعداد کانال های MPPT از مشخصات ضروری هستند. کانال‌های MPPT بیشتر می‌توانند انعطاف‌پذیری بیشتری را زمانی که جهت‌های سقف، شرایط سایه‌زنی یا پیکربندی‌های رشته‌ای متفاوت هستند، فراهم کنند.
کارایی
راندمان تبدیل بر میزان انرژی تولید شده به بارها یا باتری تأثیر می گذارد. مشخصات منتشر شده برای مدل‌های اینورتر هیبریدی 10 کیلوواتی می‌تواند به محدوده بالای 90 درصد نزدیک شود، اما حداکثر راندمان نباید به عنوان راندمان به دست آمده در هر شرایط عملیاتی تفسیر شود.
حفاظت و محفظه
برای نصب در فضای باز یا سخت، محافظت در برابر گرد و غبار و آب، مدیریت دما، حفاظت از نوسانات، حفاظت در برابر جریان بیش از حد، و شرایط نصب مناسب می تواند به طور مستقیم بر قابلیت اطمینان طولانی مدت تأثیر بگذارد.
به عنوان مثال، محصولات تک فاز 10 کیلوواتی موجود در بازار، تغییرات قابل توجهی در ولتاژ باتری، پیکربندی MPPT، حداکثر ورودی PV، جریان AC، رتبه بندی محفظه و رابط های ارتباطی نشان می دهند. به همین دلیل است که همیشه باید از دیتاشیت مدل دقیق برای طراحی نهایی سیستم استفاده شود.
5. ذخیره سازی باتری چگونه باید برنامه ریزی شود؟
ظرفیت باتری و قدرت اینورتر دو مفهوم متفاوت هستند. یک اینورتر 10 کیلوواتی قابلیت برق را توصیف می کند، در حالی که ظرفیت باتری به طور کلی بر حسب کیلووات ساعت بیان می شود و میزان انرژی را می توان ذخیره کرد.
به عنوان مثال، باتری با ظرفیت قابل استفاده 20 کیلووات ساعت به این معنی نیست که می تواند به طور خودکار 10 کیلووات را به طور مداوم تحویل دهد. حداکثر جریان شارژ/دشارژ باتری، ولتاژ، محدودیت های BMS، دما، وضعیت شارژ و سازگاری با اینورتر همگی بر عملکرد واقعی تأثیر می گذارند.
سوالات باتری که قبل از نصب باید بررسی شود
- آیا ولتاژ باتری با اینورتر سازگار است؟
- آیا اینورتر از شیمی باتری و پروتکل ارتباطی BMS پشتیبانی می کند؟
- حداکثر جریان شارژ مداوم چقدر است؟
- حداکثر جریان تخلیه مداوم چقدر است؟
- چقدر انرژی قابل استفاده در دسترس است؟
- آیا می توان ماژول های باتری اضافی را بعدا اضافه کرد؟
- آیا سازنده باتری مدل خاص اینورتر را تایید می کند؟
6. چگونه باید سیستم PV خورشیدی مطابقت داده شود؟
آرایه PV باید بر اساس ولتاژ DC مجاز، جریان، حداکثر توان PV و محدوده کاری MPPT مجاز اینورتر طراحی شود. برخی از مدل‌های هیبریدی تک فاز 10 کیلووات اجازه ورودی PV را بالاتر از درجه متناوب AC اینورتر می‌دهند، که می‌تواند به بهبود تولید خورشید در دوره‌های نور ضعیف خورشید یا آب و هوای نامساعد کمک کند.
به عنوان مثال، مشخصات منتشر شده از محصولات مختلف 10 کیلوواتی، حداکثر مقادیر ورودی PV را در محدوده 13 کیلووات تا 20 کیلووات یا بیشتر، بسته به معماری، نشان می دهد. این ارقام نمونه هایی هستند و نه الزامات جهانی، و محدودیت های سازنده اینورتر باید رعایت شود.
چک لیست طراحی PV
- تولید سالانه و فصلی خورشیدی مورد انتظار را محاسبه کنید.
- حداقل و حداکثر ولتاژ رشته را بررسی کنید.
- حداکثر جریان هر ورودی MPPT را بررسی کنید.
- افزایش دمای پایین در ولتاژ مدار باز PV را در نظر بگیرید.
- سایه و جهت های مختلف سقف را ارزیابی کنید.
- پیکربندی رشته را با کانال های MPPT موجود مطابقت دهید.
- الزامات محلی برق و اتصال به شبکه را تأیید کنید.
طراحی مناسب رشته اهمیت ویژه ای دارد زیرا بیش از حد مجاز ولتاژ یا جریان می تواند به تجهیزات آسیب برساند یا باعث شود سیستم خارج از شرایط مورد نظر خود کار کند.
7. در هنگام قطع برق چه اتفاقی می افتد؟
یکی از دلایل اصلی که کاربران سیستم های هیبریدی را در نظر می گیرند، قدرت پشتیبان است. با این حال، کلمه "هیبرید" به تنهایی تضمین نمی کند که هر اینورتر بتواند برق پشتیبان را در هنگام خاموشی تامین کند.
یک سیستم با قابلیت پشتیبان گیری عموماً به یک باتری سازگار و یک اینورتر طراحی شده برای جداسازی بارهای محافظت شده از شبکه برق در هنگام قطع برق شبکه نیاز دارد. سپس اینورتر منبع AC محلی مناسب را برای مدارهای پشتیبان ایجاد می کند.
این تمایز اهمیت دارد زیرا اینورترهای خورشیدی استاندارد متصل به شبکه معمولاً زمانی که شبکه برق در دسترس نباشد خاموش می شوند. حفاظت ضد جزیره برای جلوگیری از برق رسانی ناخواسته شبکه برق ضروری است.
برنامه ریزی پشتیبان باید در نظر گرفته شود
- کدام مدارها ضروری تلقی می شوند؟
- بار پیوسته ترکیبی چیست؟
- کدام وسایل جریان راه اندازی بالایی دارند؟
- قدرت پشتیبان چقدر باید حفظ شود؟
- چقدر انرژی باتری در دسترس است؟
- آیا آرایه خورشیدی می تواند باتری را در زمان قطعی شارژ کند؟
به عنوان مثال، یک مدار پشتیبان ممکن است یخچال‌ها، روشنایی، تجهیزات شبکه، پمپ‌ها، سیستم‌های امنیتی، رایانه‌ها یا تجهیزات HVAC انتخابی را به جای تلاش برای کارکرد همزمان هر دستگاه در اولویت قرار دهد.
8. از چه مشکلاتی در نصب باید اجتناب کرد؟
بسیاری از مشکلات سیستم به دلیل خود اینورتر نیست، بلکه ناشی از عدم تطابق بین اینورتر، باتری، آرایه PV، بارهای الکتریکی و محیط نصب است.
بزرگ کردن بار
اتصال بیش از حد وسایل پرمصرف به خروجی پشتیبان می تواند باعث فعال شدن حفاظت اضافه بار شود. موتورها و کمپرسورهای بزرگ به توجه خاصی نیاز دارند زیرا جریان راه اندازی آنها ممکن است به طور قابل توجهی بیشتر از جریان معمولی آنها باشد.
نادیده گرفتن محدودیت های باتری
یک اینورتر 10 کیلوواتی ممکن است هنگام کار با خروجی بالا، جریان باتری قابل توجهی را درخواست کند. بنابراین یک بانک باتری با قابلیت تخلیه ناکافی می تواند قدرت واقعی اینورتر موجود را محدود کند.
استفاده از پیکربندی اشتباه رشته PV
ولتاژ و جریان باید در محدوده ورودی مشخص شده اینورتر در شرایط آب و هوایی متغیر باقی بماند. ولتاژ PV باید هم در دمای عملیاتی مورد انتظار و هم در بدترین شرایط بررسی شود.
با فرض اینکه هر اینورتر هیبریدی عملکردهای یکسانی دارد
قابلیت پشتیبان گیری، عملکرد خارج از شبکه، یکپارچه سازی ژنراتور، کنترل صادرات، شارژ باتری از شبکه، عملکرد موازی و ویژگی های نظارت بین مدل ها متفاوت است. این عملکردها باید از مستندات محصول تایید شوند نه اینکه از کلمه "هیبرید" استنتاج شوند.
9. چگونه می توان یک سیستم انرژی عملی ساخت؟
قابل اعتمادترین رویکرد این است که به جای انتخاب یک اینورتر صرفاً بر اساس رتبه بندی توان اصلی سایت، با رفتار انرژی سایت شروع کنید.
| مرحله برنامه ریزی | سوال کلیدی | تمرکز توصیه شده |
|---|---|---|
| ارزیابی بار | چقدر برق مصرف می شود و چه زمانی؟ | مصرف روزانه، اوج بار، تقاضای فصلی. |
| طراحی خورشیدی | سایت چقدر PV می تواند پشتیبانی کند؟ | مساحت سقف، جهت، سایه، ولتاژ، جریان. |
| برنامه ریزی باتری | چقدر انرژی باید ذخیره شود؟ | مصرف شبانه، مدت زمان پشتیبان گیری، قدرت باتری. |
| انتخاب اینورتر | آیا اینورتر می تواند سیستم الکتریکی را مدیریت کند؟ | 10 کیلو وات خروجی، فاز، ولتاژ، فرکانس، PV و محدودیت باتری. |
| طراحی پشتیبان | کدام بارها باید عملیاتی بمانند؟ | مدارهای بار بحرانی، تقاضای افزایش، ذخیره باتری. |
| نظارت | عملکرد چگونه بررسی خواهد شد؟ | تولید انرژی، وضعیت باتری، مصرف بار و آلارم. |
این رویکرد به جلوگیری از یک اشتباه رایج خرید کمک می کند: انتخاب یک اینورتر پرقدرت بدون در نظر گرفتن باتری، آرایه خورشیدی، فاز الکتریکی یا مشخصات بار واقعی. یک سیستم یکپارچه مناسب می تواند از تولید خورشیدی موجود استفاده بهتری کند و در عین حال استراتژی مدیریت انرژی قابل پیش بینی تری را ارائه دهد.
برای مشاغل و خانوارهایی که انتظار دارند نیازهای برق آنها رشد کند، مقیاس پذیری نیز باید در نظر گرفته شود. گسترش باتری، عملکرد اینورتر موازی، رابط های ارتباطی، سکوهای نظارت و ظرفیت آینده PV می تواند بر ارزش بلندمدت نصب تأثیر بگذارد.
10. سوالات متداول
اینورتر هیبریدی تک فاز 10 کیلووات برای چه مواردی استفاده می شود؟
برای مدیریت تولید PV خورشیدی، ذخیره باتری، بارهای الکتریکی و برق شبکه در یک سیستم انرژی تک فاز استفاده می شود. کاربردهای معمولی شامل املاک مسکونی بزرگتر، تسهیلات تجاری کوچک، کارگاه ها، مزارع و سایر مکان ها با تقاضای تک فازی قابل توجه است.
آیا یک اینورتر هیبریدی 10 کیلوواتی می تواند بدون باتری کار کند؟
برخی از مدل‌های اینورتر هیبریدی می‌توانند بدون باتری کار کنند، در حالی که برخی دیگر ممکن است برای حالت‌های کاری خاص به ذخیره باتری نیاز داشته باشند. رفتار دقیق به طراحی و سیستم عامل مدل بستگی دارد، بنابراین قبل از نصب باید مشخصات سازنده بررسی شود.
باتری برای یک اینورتر 10 کیلوواتی چقدر باید باشد؟
هیچ اندازه باتری جهانی وجود ندارد. ظرفیت مورد نیاز به مصرف انرژی، مدت زمان مورد نظر پشتیبان، استراتژی عملیاتی، محدودیت های تخلیه باتری و میزان تولید خورشیدی در دسترس بستگی دارد. یک اینورتر 10 کیلوواتی قدرت را توصیف می کند، در حالی که ظرفیت باتری معمولاً بر حسب کیلووات ساعت بیان می شود.
آیا یک اینورتر تک فاز 10 کیلووات می تواند کل خانه را تامین کند؟
ممکن است بتواند بسیاری از بارهای خانگی را تامین کند، اما اینکه آیا می تواند کل یک ملک را تامین کند، بستگی به بار کلی، پیک تقاضا، پیکربندی الکتریکی محلی، و درجه بندی پیوسته و موج اینورتر دارد. وسایل پرقدرت ممکن است نیاز به مدیریت جداگانه داشته باشند.
آیا پنل های خورشیدی می توانند باتری را در هنگام خاموشی شارژ کنند؟
برخی از سیستم‌های هیبریدی با قابلیت پشتیبان‌گیری می‌توانند در طول قطع شبکه به استفاده از انرژی خورشیدی ادامه دهند، مشروط بر اینکه اینورتر، باتری، معماری پشتیبان و سیستم PV برای پشتیبانی از این حالت عملیاتی طراحی شده باشند. هر اینورتر هیبریدی رفتار خاموشی یکسانی را ارائه نمی دهد.
چه نوع باتری هایی را می توان با اینورتر هیبریدی استفاده کرد؟
سازگاری بستگی به اینورتر خاص دارد. باتری‌های لیتیوم یونی در سیستم‌های ذخیره‌سازی انرژی مدرن رایج هستند، در حالی که برخی از محصولات از فناوری‌های سرب اسید یا سایر فناوری‌های باتری نیز پشتیبانی می‌کنند. محدوده ولتاژ، حداکثر جریان، ارتباط BMS و لیست باتری های تایید شده باید بررسی شوند.
نصاب ها قبل از خرید اینورتر هیبریدی 10 کیلوواتی باید چه مواردی را بررسی کنند؟
مهمترین نکات عبارتند از ولتاژ و فرکانس AC، پیکربندی فاز، خروجی نامی، ظرفیت موج، حداکثر ولتاژ و جریان PV، محدوده MPPT، محدودیت های ولتاژ و جریان باتری، ارتباطات باتری، قابلیت خروجی پشتیبان، رتبه حفاظتی، رابط های نظارت، گواهینامه های قابل اجرا، و الزامات شبکه محلی.
چرا پیکربندی MPPT مهم است؟
کانال های MPPT به اینورتر اجازه می دهد تا رشته های PV را که تحت شرایط مختلف کار می کنند، مدیریت کند. جهت گیری سقف جداگانه یا مناطق با الگوهای سایه متفاوت ممکن است بسته به طراحی سیستم از ردیابی مستقل بهره مند شوند.
ساختن یک راه حل قابل اعتمادتر خورشیدی و ذخیره سازی
یک اینورتر هیبریدی تک فاز 10 کیلوواتی می تواند به عنوان جزء مرکزی مدیریت انرژی یک سیستم مدرن ذخیره سازی خورشیدی بعلاوه عمل کند. مقدار آن به تنهایی با رقم 10 کیلووات تعیین نمی شود. عملکرد واقعی این است که چگونه اینورتر با آرایه PV، باتری، بارهای الکتریکی، اتصال به شبکه، نیازهای پشتیبان و محیط عملیاتی مطابقت دارد.
برای خریداران و برنامه ریزان پروژه، درک واضح از این روابط، اجتناب از اجزای ناسازگار، محدودیت های غیرمنتظره توان و هزینه های غیرضروری سیستم را آسان تر می کند. بررسی مشخصات فنی کامل قبل از نصب ضروری است، به ویژه زمانی که سیستم برای برق پشتیبان یا برنامه های کاربردی با تقاضای بالا استفاده می شود.
Sinaoh Limited Co., Ltd.می تواند مشتریانی را که به دنبال راه حل های عملی اینورتر و سیستم انرژی با تمرکز بر الزامات برنامه، سازگاری سیستم و نیازهای خاص پروژه هستند، پشتیبانی کند. خواه هدف خود مصرف خورشیدی، ذخیره باتری، توان پشتیبان یا یک سیستم مدیریت انرژی انعطاف پذیرتر باشد، پیکربندی صحیح باید با نیازهای الکتریکی واقعی سایت شروع شود.
برنامه ریزی یک سیستم خورشیدی و ذخیره سازی 10 کیلوواتی؟
اگر یک اینورتر هیبریدی تک فاز 10 کیلوواتی را برای کاربردهای مسکونی، تجاری یا پروژه ارزیابی می کنید، توان مورد نیاز، ظرفیت باتری، پیکربندی PV، شرایط شبکه و الزامات برنامه را با Sinaoh Limited Co.,Ltd به اشتراک بگذارید. تیم ما می تواند به شما کمک کند تا ملاحظات فنی کلیدی را بررسی کرده و راه حلی متناسب با پروژه خود ایجاد کنید. تماس با ما
