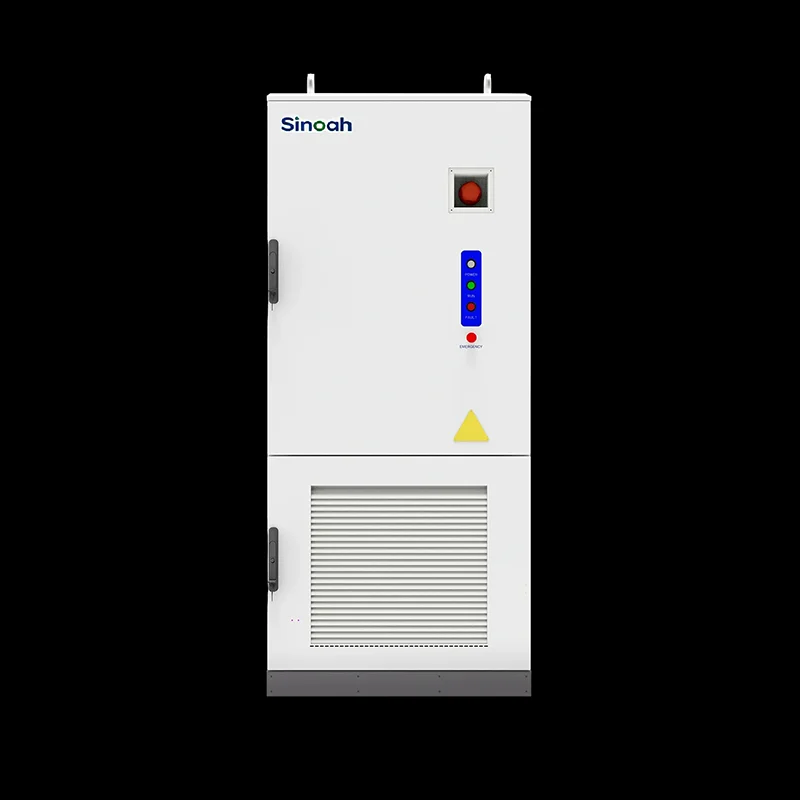

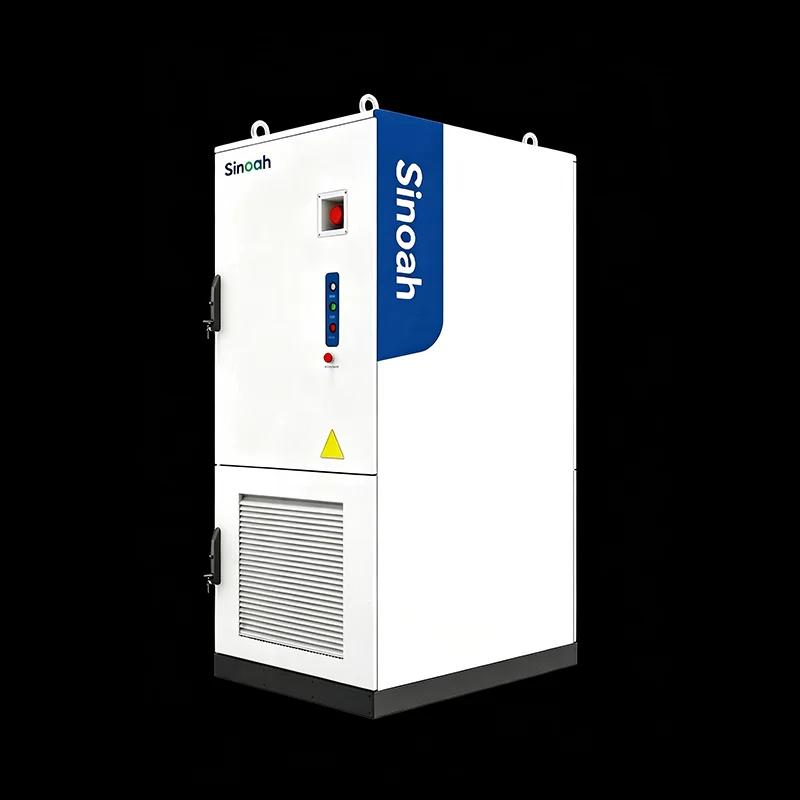

کابینت ESS خنک کننده مایع 125 کیلووات / 261 کیلووات ساعت

با سلول های LFP 314Ah، 8000+ عمر چرخه، تفاوت دمای سلول کنترل شده در 3 درجه سانتی گراد و 10 سال ضمانت سلولی، کابینت EV 125kW/261kWh مایع خنک شونده Sinoah برای کارخانه ها، هتل ها، انبارها، پروژه های ذخیره سازی، ساختمان های تجاری و ساختمان های تجاری مناسب است. سایت ها محفظه جمع و جور 1050 × 1350 × 2400 میلی متر آن تقریباً 1.4 متر مربع را اشغال می کند و حفاظت IP55 را برای نصب های سخت در فضای باز فراهم می کند.

طراحی همه در یک برای استقرار سریعتر ESS تجاری

کابینت ESS خنک کننده مایع 125 کیلووات / 261 کیلووات ساعت Sinoah Energy اجزای کلیدی مورد نیاز برای ذخیره سازی انرژی تجاری را در یک سیستم مونتاژ شده در کارخانه ادغام می کند. سیستم باتری از سلول های LFP 3.2V/314Ah استفاده می کند که به عنوان 1P260S پیکربندی شده اند و ظرفیت 261 کیلووات ساعت را با محدوده ولتاژ DC 728-936 ولت ارائه می دهد.

یک PCS دو طرفه 125 کیلوواتی با خروجی 400 ولت AC تبدیل دو طرفه برق بین باتری و شبکه را مدیریت می کند، در حالی که BMS یکپارچه به طور مداوم شرایط باتری را در سطح سلول نظارت می کند. EMS داخلی استراتژی‌های عملیاتی مانند تراشیدن پیک، تغییر بار، بهینه‌سازی تعرفه و استفاده از انرژی‌های تجدیدپذیر را کنترل می‌کند. توزیع یکپارچه برق، اندازه گیری، قطع کننده های مدار، حفاظت از نوسانات، خنک کننده و حفاظت در برابر آتش سوزی بیشتر پیچیدگی نصب سایت را کاهش می دهد.

از آنجایی که کابینت از قبل مونتاژ شده و در کارخانه آزمایش شده است، مشتریان عمدتاً باید پایه نصب را آماده کرده و اتصالات الکتریکی مورد نیاز را تکمیل کنند، که به کوتاه‌تر شدن زمان استقرار در مقایسه با باتری، PCS و تجهیزات کنترلی نصب شده جداگانه کمک می‌کند.

توان 125 کیلووات و ظرفیت 261 کیلووات ساعت برای مدیریت انرژی تجاری

ترکیبی از توان خروجی 125 کیلووات و ظرفیت انرژی 261 کیلووات ساعت تعادلی عملی بین مدیریت تقاضای برق و تغییر انرژی ایجاد می‌کند. برای مشاغلی که پیک تقاضای کوتاه مدت دارند، سیستم می تواند به سرعت تخلیه شود تا تقاضای برق شبکه را کاهش دهد. برای کاربردهای زمان استفاده، می‌تواند در دوره‌های کم‌هزینه شارژ شود و زمانی که قیمت برق بالاتر است تخلیه شود.

مدت زمان واقعی پشتیبان گیری به بار متصل بستگی دارد. در یک بار ثابت 125 کیلووات، ظرفیت اسمی 261 کیلووات ساعت تقریباً دو ساعت انرژی تئوری قبل از تلفات سیستم و تنظیمات ذخیره را نشان می دهد. بارهای بحرانی کمتر می تواند مدت زمان پشتیبان گیری موجود را افزایش دهد و کابینت را برای استراتژی های مختلف برق اضطراری مناسب کند.

خنک کننده مایع پیشرفته با متعادل کننده دما در 3 درجه سانتیگراد

یکنواختی دمای باتری تأثیر مستقیمی بر پیری سلول، ایمنی و عملکرد طولانی مدت سیستم دارد. Sinoah Energy ECO-E261LP-2A از خنک کننده مایع در سطح بسته برای حفظ تفاوت دمای سلول در 3 درجه سانتی گراد استفاده می کند.

دمای سلولی یکنواخت تر به کاهش استرس حرارتی موضعی کمک می کند و از عملکرد شارژ و تخلیه ثابت پشتیبانی می کند. سیستم خنک کننده مایع با خنک کننده هوای اجباری برای PCS و سایر اجزای الکتریکی ترکیب می شود و یک معماری مدیریت حرارتی ترکیبی ایجاد می کند.

این رویکرد همچنین از طراحی کابینت جمع و جور پشتیبانی می کند که به ظرفیت باتری 261 کیلووات ساعت اجازه می دهد تا در یک محفظه 1050×1350×2400 میلی متری قرار گیرد. این سیستم برای عملکرد در دمای محیط از -25 درجه سانتیگراد تا +55 درجه سانتیگراد طراحی شده است.

EMS هوشمند برای پیک تراشیدن، تغییر بار و بهینه سازی خورشیدی

EMS یکپارچه به کابینه Sinoah Energy ESS اجازه می دهد تا به تغییر تقاضای برق و قیمت انرژی پاسخ دهد. این سیستم به جای اینکه فقط به عنوان باتری پشتیبان کار کند، می تواند به طور فعال نحوه و زمان ذخیره و استفاده از برق را مدیریت کند.

1. پیک اصلاح و جابجایی بار

در طول دوره‌های تقاضای بالای برق، EMS می‌تواند به باتری فرمان تخلیه را بدهد و میزان توان مصرفی از شبکه را کاهش دهد. در دوره های کم تقاضا، سیستم می تواند باتری را شارژ کند. این به کسب و کارها کمک می کند تا پیک های تقاضا را مدیریت کنند و مشخصات مصرف برق خود را بهینه کنند.

2. بهینه سازی تعرفه زمان استفاده

کسب‌وکارهایی که تحت تعرفه‌های زمان استفاده از برق کار می‌کنند می‌توانند باتری را در دوره‌های کم‌هزینه شارژ کنند و در دوره‌های پرهزینه تخلیه کنند. سود مالی به قیمت های برق محلی، برنامه های عملیاتی، کارایی سیستم و استراتژی دوچرخه سواری بستگی دارد.

3. PV + Storage ادغام

برای ساختمان‌های تجاری مجهز به PV خورشیدی، تولید خورشیدی اضافی را می‌توان به جای صادرات در زمانی که تقاضا در محل کم است ذخیره کرد. انرژی ذخیره شده می تواند بعداً با کاهش تولید خورشیدی مورد استفاده قرار گیرد که باعث بهبود خود مصرف خورشیدی و کاهش اتکا به برق شبکه می شود.

4. PV + Storage + EV Charging

شارژ EV می تواند باعث افزایش ناگهانی تقاضای برق سایت شود. کابینت ESS 125 کیلوواتی می تواند به عنوان یک بافر انرژی برای زیرساخت شارژ عمل کند، به کسب و کارها کمک می کند تا بارهای شارژ را مدیریت کنند و به طور بالقوه نیاز به ارتقاء اتصال شبکه پرهزینه را با توجه به شرایط الکتریکی سایت کاهش دهند.

5. منبع تغذیه اضطراری

هنگامی که برای عملیات پشتیبان پیکربندی می شود، سیستم می تواند انرژی را برای بارهای بحرانی تعیین شده در هنگام قطع شدن شبکه تامین کند. مدت زمان پشتیبان گیری موجود به نمایه بار، تنظیمات ذخیره، پیکربندی PCS و طراحی الکتریکی سایت بستگی دارد.

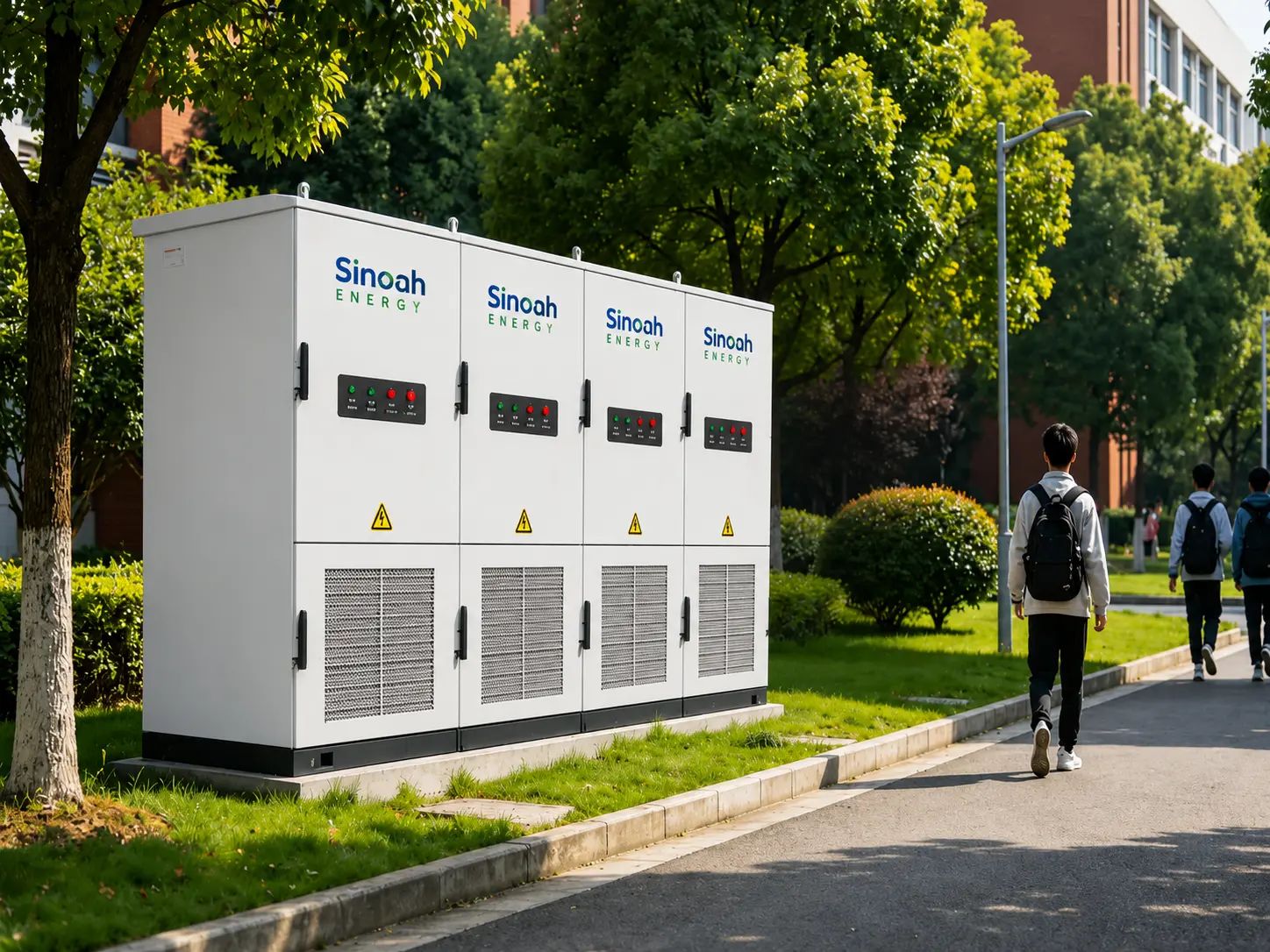

کابینت فشرده IP55 برای نصب تجاری در فضای باز

پروژه‌های ذخیره‌سازی انرژی تجاری اغلب فضای داخلی محدودی دارند و نصب در فضای باز را به یک نکته مهم تبدیل می‌کنند. ابعاد کابینت Sinoah Energy 1050×1350×2400 میلی‌متر است و تقریباً 1.4 متر مربع وسعت را اشغال می‌کند.

محفظه IP55 آن در برابر ورود گرد و غبار و جت های آب محافظت می کند، در حالی که حفاظت در برابر خوردگی C4 از نصب در محیط های صنعتی و ساحلی پشتیبانی می کند. حفاظت در برابر خوردگی C5 نیز در صورت نیاز محیط پروژه در دسترس است.

محل نصب باید پایه بتنی مناسب، تهویه کافی و فضاهای ایمنی و دسترسی مناسب برای بازرسی و نگهداری را فراهم کند.

باتری چند لایه و حفاظت ایمنی در برابر آتش

هنگام استقرار یک سیستم باتری لیتیومی 261 کیلووات ساعتی در یک محیط تجاری، ایمنی بسیار مهم است. Sinoah Energy نظارت بر سطح سلول، حفاظت BMS، مدیریت حرارتی و اطفاء حریق را در کابینت ترکیب می کند.

BMS شرایط عملیاتی را کنترل می کند و در برابر ولتاژ بیش از حد، کم ولتاژ، جریان بیش از حد، دمای بیش از حد و شرایط اتصال کوتاه محافظت می کند. یک سیستم اطفاء حریق در سطح PACK مبتنی بر آئروسل برای پاسخ به حوادث آتش سوزی شناسایی شده در سطح باتری یکپارچه شده است.

این سیستم بر اساس استانداردهای بین المللی و الزامات گواهینامه از جمله UN38.3، IEC 62619، IEC 63056، IEC 62477-1، IEC 61000-6-2/4، و UL 9540A طراحی شده است. انطباق شبکه قابل اجرا شامل تنظیمات EN 50549، G99، VDE4105، NRS097، C10/11، CEI0-21، و CEI0-16 با توجه به بازار هدف و الزامات پروژه است.

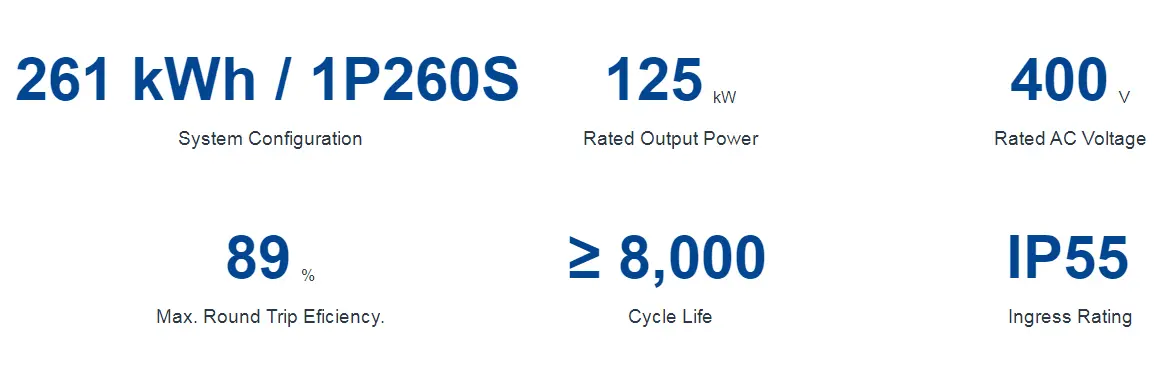

مشخصات فنی

کاربردهای معمولی برای کابینت ESS 125 کیلووات / 261 کیلووات ساعت

1. امکانات تولیدی

کارخانه هایی که دارای ماشین آلات، خطوط تولید، کمپرسورها یا سایر تجهیزات پرقدرت هستند می توانند از این سیستم برای کاهش پیک تقاضا و تغییر مصرف انرژی به دوره های کم هزینه استفاده کنند.

2. هتل ها و ساختمان های تجاری

هتل‌ها، دفاتر، مراکز خرید و سایر ساختمان‌های تجاری می‌توانند ذخیره‌سازی باتری را با PV خورشیدی ترکیب کنند تا مصرف خود را بهبود بخشند، اوج تقاضا را مدیریت کنند و بارهای حیاتی را در هنگام قطع شبکه حفظ کنند.

3. انبارها و مراکز لجستیک

انبارها می توانند از کابینت برای مدیریت تقاضای برق از روشنایی، تهویه مطبوع، تبرید، سیستم های اتوماسیون و تجهیزات شارژ استفاده کنند و در عین حال انرژی پشتیبان را برای عملیات ضروری فراهم کنند.

4. پروژه های خورشیدی تجاری + ذخیره سازی

این سیستم مازاد تولید PV را در دوره‌های تقاضای کم در محل ذخیره می‌کند و انرژی ذخیره‌شده را با کاهش خروجی خورشیدی آزاد می‌کند و به کسب‌وکارها کمک می‌کند ارزش سرمایه‌گذاری خورشیدی خود را افزایش دهند.

5. زیرساخت شارژ EV

کابینت ESS می‌تواند با بافر کردن بارهای شارژ بالا و کاهش تأثیر تقاضای شارژ همزمان بر روی اتصال شبکه، ظرفیت انرژی اضافی را برای کاربردهای شارژ EV تجاری فراهم کند.

مثال: مدیریت انرژی هتل تجاری

یک هتل 120 اتاقه با سیستم فتوولتائیک خورشیدی 150 کیلووات، زیرساخت شارژ EV، و مصرف برق سالانه تقریباً 450000 کیلووات ساعت ممکن است اوج تقاضای قابل توجهی را در هنگام تحویل گرفتن بعدازظهر و عملیات عصرانه تجربه کند.

با یک استراتژی EMS مناسب، کابینت ESS 125 کیلووات / 261 کیلووات ساعت Sinoah Energy می‌تواند در دوره‌های تقاضای بالای سایت تخلیه شود، انرژی خورشیدی مازاد را ذخیره کند و در دوره‌های تعرفه‌ای کم‌هزینه شارژ کند. پس انداز بالقوه به مشخصات بار واقعی هتل، ساختار تعرفه، تولید خورشیدی، برنامه عملیاتی و هزینه های شبکه محلی بستگی دارد.

برای این نوع پروژه، سیستم می‌تواند به‌جای تکیه بر یک استراتژی صرفه‌جویی انرژی، به‌طور همزمان مدیریت پیک تقاضا، مصرف خورشیدی، بهینه‌سازی زمان استفاده و نیازهای برق اضطراری را برطرف کند.

قابلیت اطمینان بلند مدت و پشتیبانی فنی انگلستان

Sinoah Energy تولید مستقیم کارخانه را با پشتیبانی فنی مستقر در بریتانیا برای پروژه‌های ذخیره‌سازی انرژی تجاری ترکیب می‌کند. سیستم 125 کیلووات / 261 کیلووات ساعت عمر چرخه 8000+ و ضمانت سلولی 10 ساله را فراهم می کند و از برنامه ریزی طولانی مدت پروژه پشتیبانی می کند.

به عنوان یک سیستم یکپارچه، کابینت یک راه حل هماهنگ برای باتری، PCS، BMS، EMS، خنک کننده، توزیع برق و عملکردهای ایمنی ارائه می دهد. Sinoah Energy همچنین می‌تواند از پیکربندی پروژه خاص، برنامه‌ریزی نصب، گسترش سیستم و الزامات فنی برای سایت‌های تجاری مختلف پشتیبانی کند.

کاربرد دنیای واقعی: یک هتل 120 اتاقه هزینه های انرژی را 30 درصد کاهش می دهد

یک هتل 120 اتاقه در جنوب شرقی بریتانیا دارای سیستم فتوولتائیک خورشیدی 150 کیلووات، امکانات شارژ EV برای مهمانان و مصرف برق سالانه تقریباً 450000 کیلووات ساعت است. این هتل تحت تعرفه زمان استفاده، با نرخ اوج برق 32 p/kWh و نرخ خارج از پیک 11p/kWh کار می‌کند.

قبل از نصب، تقاضای برق هتل به طور منظم به حدود 180 کیلو وات در هنگام تحویل اتاق بعد از ظهر، عملیات آشپزخانه و سرویس عصرانه می رسید. این پیک های تقاضا باعث افزایش هزینه های برق شد، در حالی که بخشی از تولید خورشیدی روزانه هتل با نرخ های نسبتاً پایینی به شبکه صادر می شد.

پس از نصب کابینت ESS خنک کننده مایع 125 کیلووات / 261 کیلووات ساعت Sinoah Energy، EMS یکپارچه برای حداکثر تراشیدن، بهینه سازی خورشیدی و مدیریت انرژی زمان مصرف پیکربندی شد. در زمان اوج تقاضا در بعدازظهر، باتری تخلیه شد تا تقاضای شبکه را از تقریباً 180 کیلووات به زیر 125 کیلووات کاهش دهد و بیش از 10000 پوند صرفه جویی بالقوه مربوط به تقاضای سالانه ایجاد کرد.

در عین حال، مازاد تولید خورشیدی که قبلا صادر شده بود را می توان در باتری 261 کیلووات ساعتی ذخیره کرد و در طول عملیات عصر استفاده کرد. تحت شرایط عملیاتی مثال، خود مصرف خورشیدی از تقریباً 50٪ به بیش از 85٪ افزایش یافته است، ایجاد صرفه جویی در برق اضافی.

این سیستم همچنین در طول مدت زمان کم‌پیک شبانه تقریباً 11p/kWh شارژ می‌شود و در دوره‌های پرهزینه‌تر با حدود 32p/kWh تخلیه می‌شود. این اختلاف قیمت 21 p/kWh فرصتی اضافی برای آربیتراژ تعرفه ایجاد کرد، مشروط به کارایی باتری و استراتژی عملیاتی واقعی سایت.

بر اساس این مفروضات عملیاتی، این هتل می‌تواند به صرفه جویی سالانه انرژی بیش از 25000 پوند دست یابد، در حالی که قابلیت برق پشتیبان و استفاده بهتر از سیستم PV خورشیدی خود را نیز به دست آورد. سیستم Sinoah Energy با عمر چرخه 8000+ و 10 سال ضمانت سلولی، راه حلی بلندمدت برای کاهش هزینه های انرژی و بهبود انعطاف پذیری نیرو ارائه می دهد.

سوالات متداول

1. یک سیستم ESS 125 کیلووات / 261 کیلووات ساعت چقدر می تواند یک کسب و کار را نجات دهد؟

صرفه جویی های بالقوه به تعرفه های برق، هزینه های اوج تقاضا، الگوهای بار روزانه، تولید خورشیدی، استراتژی عملکرد باتری و مقررات محلی بستگی دارد. برای سایت های تجاری مناسب، پیک تراشیدن، آربیتراژ تعرفه ها و افزایش مصرف خورشیدی می تواند صرفه جویی سالانه قابل توجهی را ایجاد کند. قبل از محاسبه دوره بازپرداخت مورد انتظار، یک تحلیل بار و تعرفه خاص سایت باید تکمیل شود.

2. سیستم چقدر فضای نصب نیاز دارد؟

ابعاد کابینت 1050 × 1350 × 2400 میلی متر است و تقریباً 1.4 متر مربع از آن را اشغال می کند. یک پایه بتنی مناسب و فضای خالی کافی برای اتصالات الکتریکی، الزامات ایمنی، بازرسی و نگهداری باید فراهم شود.

3. تفاوت خنک کننده مایع و خنک کننده هوا چیست؟

بسته های باتری از خنک کننده مایع برای حفظ اختلاف دمای سلول در 3 درجه سانتیگراد استفاده می کنند، یکنواختی دما را بهبود می بخشد و به کاهش استرس حرارتی کمک می کند. خنک کننده هوای اجباری نیز برای PCS و سایر قطعات استفاده می شود. این طراحی هیبریدی مدیریت حرارتی کنترل دمای باتری دقیق تری را نسبت به سیستم خنک کننده باتری فقط با هوا ارائه می دهد.

4. باتری 261 کیلووات ساعتی چقدر می تواند قدرت پشتیبان را تامین کند؟

مدت زمان پشتیبان گیری به بار واقعی متصل بستگی دارد. در یک بار 125 کیلووات پیوسته، 261 کیلووات ساعت نشان دهنده تقریباً دو ساعت انرژی نظری باتری قبل از محاسبه تلفات تبدیل، ذخایر عملیاتی و محدودیت های سیستم است. بارهای کمتر می تواند مدت زمان پشتیبان گیری طولانی تری را فراهم کند.

5. آیا سیستم 125 کیلووات / 261 کیلووات ساعت می تواند با PV خورشیدی کار کند؟

بله. EMS یکپارچه می تواند تولید PV و شارژ و دشارژ باتری را هماهنگ کند. انرژی خورشیدی مازاد را می توان برای استفاده بعدی ذخیره کرد و به افزایش مصرف خورشیدی در محل و کاهش خرید برق شبکه کمک کرد.

6. آیا سیستم می تواند از شارژ EV پشتیبانی کند؟

بله. کابینت ESS را می توان با زیرساخت شارژ EV تجاری ادغام کرد. با تامین نیروی اضافی در طول تقاضای شارژ بالا، می‌تواند به مدیریت بارهای پیک سایت و کاهش فشار روی اتصال شبکه موجود کمک کند.

7. آیا کابینت برای نصب در فضای باز مناسب است؟

بله. این کابینت دارای محفظه ای با استاندارد IP55 و محافظت در برابر خوردگی C4 است که آن را برای تاسیسات تجاری مناسب در فضای باز مناسب می کند. شرایط محل، طراحی فونداسیون، فاصله ها، الزامات ایمنی آتش سوزی و مقررات محلی باید قبل از نصب ارزیابی شوند.
